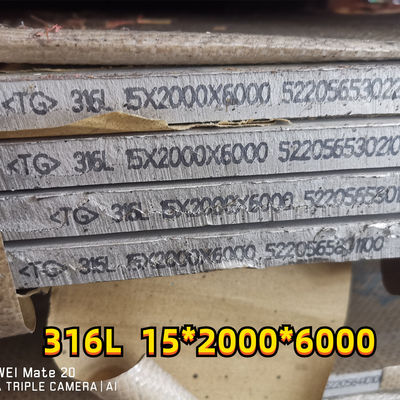

Materiał Stal nierdzewna 316L z mniej niż 2% ferrytu Okrągła płyta o grubości 3 cali 1.4404
EN 1.4404 Stal nierdzewna (X2CrNiMo17-12-2)
Materiał EN 1.4404 (stal nierdzewna X2CrNiMo17-12-2) jest niskoemisyjną wersją 1.4401 (X5CrNiMo17-12-2), maksymalna zawartość węgla to tylko 0,03%, podczas gdy 1.4401 to maksymalnie 0,07%, więc spawalność i odporność na korozję ze stali nierdzewnej 1.4404 jest lepszy niż 1.4401.Skład chemiczny materiału 1.4404 i 1.4401 zawiera molibden (Mo), natomiastEN 1.4301 (X5CrNi18-10)i 1.4307 (X2CrNi18-9) nie.Molibden poprawia odporność cieplną stali i jest odporny na korozję wżerową i szczelinową w środowiskach zawierających chlorki lub inne halogenki.
EN 1.4404 Arkusz danych i specyfikacja materiału
Poniższe tabele i listy zawierają arkusz danych ze stali nierdzewnej 1.4404, w tym skład chemiczny, właściwości fizyczne i mechaniczne itp.
Skład chemiczny
Skład chemiczny materiału DIN EN 1.4404 przedstawiono w poniższej tabeli.
| |
|
Skład chemiczny % |
|
| Standard |
Nazwa stali (numer stali) |
C ≤ |
Si ≤ |
Mn ≤ |
P ≤ |
S ≤ |
Kr |
Ni |
pn |
N ≤ |
| EN 10088-1 |
X2CrNiMo17-12-2 (1.4404) |
0,03 |
1.00 |
2.00 |
0,045 |
0,030 |
16,5-18,5 |
10,0-13,0 |
2.00-2.50 |
0,10 |
Właściwości fizyczne
Właściwości fizyczne materiału DIN 1.4404 podano na poniższych listach, w tym gęstość, rozszerzalność cieplną, moduł sprężystości, przewodność cieplną, ciepło właściwe i opór elektryczny.
Uwagi:
- 10-6·K-1 = 10-6/K
- 1 Ω·mm²/m = 1 μΩ·m
- 1 g/cm3 = 1 kg/dm3 = 1000 kg/m3
- 1 GPa = 1 kN/mm2
- 1 MPa = 1 N/mm2
| Gęstość (g/cm3) |
8.0 |
| Przewodność cieplna w 20 °C (W/m·K) |
15 |
| Ciepło właściwe w °C (J/(Kg·K)) |
500 |
| Oporność elektryczna w 20 °C (μΩ·m) |
0,75 |
| Magnetyczny |
NIE |
| Moduł sprężystości |
| Wartość, GP |
Temperatura, °C |
| 200 |
20 |
| 194 |
100 |
| 186 |
200 |
| 179 |
300 |
| 172 |
400 |
| 165 |
500 |
| Współczynnik rozszerzalności cieplnej, °C |
| Wartość, 10-6/K |
Temperatura, °C |
| 16.0 |
20-100 |
| 16,5 |
20-200 |
| 17.0 |
20-300 |
| 17,5 |
20-400 |
| 18.0 |
20-500 |
Właściwości mechaniczne
Poniższa tabela przedstawia właściwości mechaniczne materiału 1.4404 w stanie wyżarzonym w roztworze dla blachy stalowej, blachy stalowej i taśmy stalowej.
| Standard |
Gatunek stali (liczba stali) |
Stan produktu |
Grubość (mm), ≤ |
Granica plastyczności 0,2 % (Mpa), (poprzeczna) |
1 % granica plastyczności (Mpa), (poprzeczna) |
Wytrzymałość na rozciąganie (MPa) |
Wydłużenie (%), grubość < 3 mm |
Wydłużenie %, grubość ≥ 4 mm |
Energia uderzenia (J) KV2
> Grubość 10 mm (podłużna) |
Energia uderzenia (J) KV2
> Grubość 10 mm (w poprzek) |
| EN 10088-2 |
X2CrNiMo17-12-2 (1.4404) |
taśma walcowana na zimno |
8 |
≥240 |
≥270 |
530-680 |
≥40 |
≥40 |
– |
– |
| taśma walcowana na gorąco |
13,5 |
≥220 |
≥260 |
530-680 |
≥40 |
≥40 |
100 |
60 |
| płyta walcowana na gorąco |
75 |
≥220 |
≥260 |
520-670 |
≥45 |
≥45 |
100 |
60 |
Poniższa tabela przedstawia właściwości mechaniczne stali 1.4404 w stanie wyżarzonym rozpuszczająco na półprodukty, pręty, druty, profile i wyroby jasne.
| |
|
Właściwości mechaniczne (roztwór wyżarzony) |
| Standard |
Gatunek stali (liczba stali) |
Średnica (d) lub grubość (t) w mm |
Twardość (HB) |
Granica plastyczności 0,2% (N/mm2) |
Granica plastyczności 1% (N/mm2) |
Wytrzymałość na rozciąganie (N/mm2) |
Wydłużenie (%) |
Energia uderzenia (J) |
| EN 10088-3 |
X2CrNiMo17-12-2 (1.4404) |
d≤160 |
≤ 215 |
≥ 200 |
≥ 235 |
500-700 |
40 (podłużny) |
≥ 100 (wzdłużny) |
| 160<t≤250 |
30 (poprzecznie) |
≥ 60 (poprzecznie) |
| |
|
Własności mechaniczne prętów jasnych (wyżarzonych w roztworze) |
| Standard |
Gatunek stali (liczba stali) |
Średnica (d) lub grubość (t) w mm |
Granica plastyczności 0,2% (N/mm2) ≥ |
Wytrzymałość na rozciąganie (N/mm2) |
Wydłużenie (%) ≥ |
Energia uderzenia (J) ≥ |
| EN 10088-3 |
X2CrNiMo17-12-2 (1.4404) |
d≤10 |
400 |
600-930 |
25 |
– |
| 10<t≤16 |
400 |
580-930 |
25 |
– |
| 16<t≤40 |
190 |
500-830 |
30 |
100 |
| 40<t≤63 |
190 |
500-830 |
30 |
100 |
| 63<t≤160 |
190 |
500-700 |
40 |
100 |
| 160<t≤250 |
190 |
500-700 |
30 (poprzecznie) |
60 (poprzecznie) |
DIN EN 1.4404 Spawanie
W porównaniu ze stalą nierdzewną 1.4401 można ją łatwo spawać przy użyciu różnych konwencjonalnych metod spawania ze względu na wyjątkowo niską zawartość węgla i nie wymaga wyżarzania po spawaniu.
Obróbka cieplna
- Formowanie na gorąco: 1150 – 850 ℃ (chłodzenie: powietrze)
- Wyżarzanie rozpuszczające: 1000 – 1100 ℃ (chłodzenie: woda, powietrze)
Stal nierdzewna 1.4404 Hartowanie
Materiał 1.4404 nie może być utwardzany przez obróbkę cieplną, ale może być utwardzany przez obróbkę plastyczną na zimno.
Aplikacje
Materiał 1.4404 jest zwykle najpierw przetwarzany na wiele produktów pośrednich, takich jak stal kwadratowa, stal okrągła, blacha stalowa, taśma stalowa, pręty stalowe i inne formy prętów stalowych itp., A następnie przetwarzany na produkty gotowe, takie jak łączniki rur, stal kątowa, siatka druciana ze stali nierdzewnej, tkaniny dekoracyjne, element filtrujący, wkłady filtracyjne, kołnierze, zawory, kolanka, paski do zegarków itp. są szeroko stosowane w przemyśle lotniczym, petrochemicznym, dekoracji architektonicznych i przemyśle artykułów codziennego użytku.
