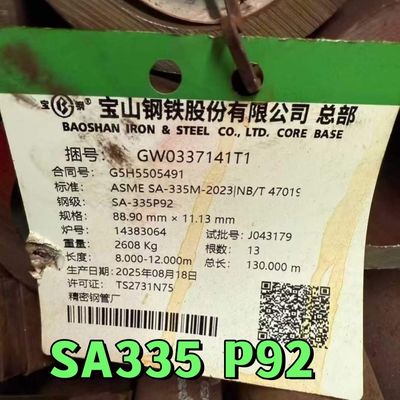

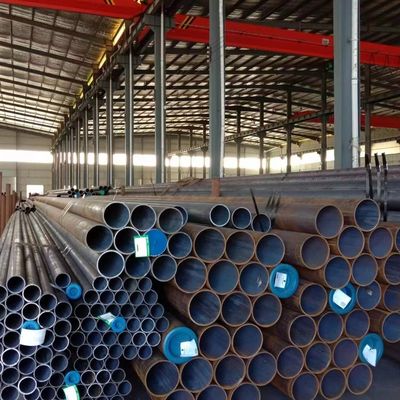

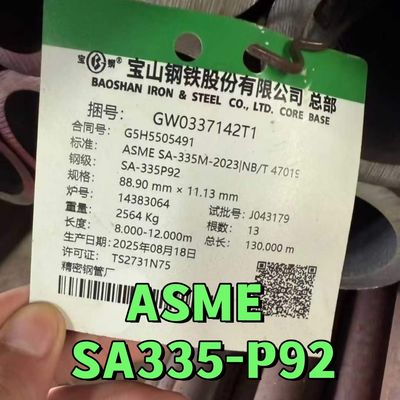

Płyty stalowe z stopów ferrytowych bez szwu ASME A335 P92 89*11.13mm do obsługi w wysokiej temperaturze
Materiał: Stali stopowej
Metoda produkcji: wyciągnięte na zimno
Rozmiar: OD:10-90 mm
WT: 1-10 mm
Zastosowanie: Kotło, wymiennik ciepła, supergrzejnik itp.
Parametry techniczne
| Nazwa produktu |
ASTM A335 Bezszwedzone rurki ferrytowe ze stali stopowej do obsługi w wysokiej temperaturze |
| Standardowy |
ASTM A335 |
| Klasa (materiał) |
P1, P2, P5, P5b, P5c, P9, P11, P12, P15, P21, P22, P23, P91, P92, P122, P911 |
| Poza zakresem średnicy |
10 mm-90 mm (DN6-DN80) |
| Zakres grubości ściany |
1 mm do 10 mm |
| Długość (negocjowana) |
W przypadku kontenera o pojemności 20 ft |
4.8m-5.8m |
| W przypadku kontenera o pojemności 40 ft |
4.8m-12m |
| Najczęściej stosowany wybór |
Wyborna długość ((5-7m lub 10-12m) |
| Rodzaj rury |
Chłodnie wyciągnięte, bez szwu |
| Końcówka rury |
6-60 mm końcówka prostą; 60-127 mm końcówka prostą lub bieżącą |
| Nasze zalety |
·Różne produkty ((Płyty stalowe, łączniki rurowe, inne łączniki) |
| ·Każda inspekcja ze strony trzeciej jest akceptowana przez naszą firmę. |
| ·Szybka reakcja w zakresie oferty, dostawy, obsługi posprzedażowej. |
| ·Skoncentrowanie się na rozwiązaniach w zakresie rur i rur do zastosowania w projekcie. |
| Minimalna ilość zamówienia |
6 metrów |
Standardowa specyfikacja ASTM A335 dla bezszwowej rury ferrytowo-stałowej przeznaczonej do obsługi w wysokiej temperaturze
Norma ASTM A335 jest wydawana pod stałą nazwą A 335/A 335M; numer bezpośrednio następujący po nazwie wskazuje rok pierwotnego przyjęcia lub, w przypadku rewizji,rok ostatniej zmianyNumer w nawiasach oznacza rok ostatniego ponownego zatwierdzenia.
Zakres
1.1 Niniejsza specyfikacja obejmuje nominalną (średnią) bezszwową rurę ze stali stopowej przeznaczoną do obsługi w wysokich temperaturach (Mote 1). Rury zamówione zgodnie z niniejszą specyfikacją powinny być odpowiednie do gięcia,Flankowanie (vanstoning)Wybór zależy od konstrukcji, warunków użytkowania, właściwości mechanicznych i charakterystyki wysokiej temperatury.
UWAGA 1 A W dodatku X1 wymieniono rozmiary i grubość ścian rur, które mogą być uzyskane zgodnie z obecną praktyką handlową.
1.2 Obejmuje się kilka klas stali ferrytowych (uwaga 2), których składy podane są w tabeli 1.
Uwaga 2
W niniejszej specyfikacji stalowe ferrytyczne są określane jako stali o niskiej i średniej stopowej zawartości chromu do 10% włącznie.
1.3 Przewidziane są dodatkowe wymagania (S1 do S7) o charakterze fakultatywnym. Te dodatkowe wymagania wymagają przeprowadzenia dodatkowych badań, a w razie potrzebynależy wskazać w zamówieniu wraz z liczbą wymaganych takich badań.
1.4 Wartości podane w jednostkach cala-funta lub jednostkach SI uznaje się oddzielnie za standardowe. W tekście jednostki SI są podane w nawiasach.Wartości podane w każdym systemie nie są równoważneW związku z tym każdy system musi być stosowany niezależnie od drugiego, a połączenie wartości z obu systemów może skutkować niezgodnością ze specyfikacją.Jednostki cal-funta stosuje się, chyba że oznaczenie "M" niniejszej specyfikacji jest określone w kolejności.
Uwaga 3ΑW niniejszej normie bezwymiarowy oznacznik NPS (nominalna wielkość rury) zastąpił tradycyjne określenia takie jak "nominalna średnica", "rozmiar" i "nominalna wielkość".
Skład chemiczny:
| Klasa |
C |
Mn |
P |
S |
Tak. |
Mo. |
| P1 |
0.10-0.20 |
0.30-0.80 |
0.025 |
0.025 |
0.10-0.50 |
0.44-0.65 |
| P2 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.44-0.65 |
| P5 |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.45-0.65 |
| P5b |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
0.45-0.65 |
| P5c |
0.12max |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.45-0.65 |
| P9 |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
0.90-1.10 |
| P11 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
0.44-0.65 |
| P12 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
0.50max |
0.44-0.65 |
| P15 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
1.15-1.65 |
0.44-0.65 |
| P21 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.80-1.06 |
| P22 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.87-1.13 |
| P23 |
0.04-0.10 |
0.10-0.60 |
0.030max |
0.010max |
0.50max |
0.05-1.30 |
Właściwości mechaniczne
| Właściwości mechaniczne |
P1, P2 |
P12 |
P23 |
P91 |
P92, P11 |
P122 |
| Wytrzymałość na rozciąganie |
380 |
415 |
510 |
585 |
620 |
620 |
| Siła wydajności |
205 |
220 |
400 |
415 |
440 |
400 |
| Obsługa cieplna |
A / N + T
|
N+T / Q+T
|
N+T
|
Materiały i produkcja
Rura może być gotowa na gorąco lub wyciągnięta na zimno w trakcie końcowej obróbki cieplnej, o której mowa poniżej.
Wymogi dotyczące obróbki cieplnej
| Klasa |
Rodzaj obróbki cieplnej
P5, P9, P11 i P22 |
Zakres temperatury normalizacyjnej F [C] |
Subkrytyczne grzanie lub hartowanie
Zakres temperatur F [C] |
| A335 P5 (b,c) |
Całkowite lub izotermiczne podgrzewanie |
|
|
| |
Normalność i temperament |
***** |
1250 [675] |
| |
Subkrytyczne podgrzewanie (tylko P5c) |
***** |
1325 1375 [715 - 745] |
| A335 P9 |
Całkowite lub izotermiczne podgrzewanie |
|
|
| |
Normalność i temperament |
***** |
1250 [675] |
| A335 P11 |
Całkowite lub izotermiczne podgrzewanie |
|
|
| |
Normalność i temperament |
***** |
1200 [650] |
| A335 P22 |
Całkowite lub izotermiczne podgrzewanie |
|
|
| |
Normalność i temperament |
***** |
1250 [675] |
| A335 P91 |
Normalność i temperament |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
| |
Zgaszenie i temperament |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
Wymagania dotyczące badań mechanicznych
Badanie napięcia poprzecznego lub wzdłużnego oraz badanie spłaszczania, badania twardości lub badania gięcia
W przypadku materiałów poddanych obróbce cieplnej w piecu typu partii badania przeprowadza się na 5% rury z każdej partii poddanej obróbce.
W przypadku materiałów poddanych obróbce cieplnej w procesie ciągłym badania przeprowadza się na wystarczającej liczbie rur, aby stanowiły 5% partii, ale w żadnym wypadku na mniej niż 2 rurach.
Uwaga do badania twardości:
P91 nie może mieć twardości przekraczającej 250 HB/265 HV [25HRC].
Uwaga do badania gięcia:
W przypadku rur o średnicy przekraczającej NPS 25 i których stosunek średnicy do grubości ściany wynosi 7,0 lub mniej, próba zgięcia jest poddawana próbie zgładzenia zamiast próby zgięcia.
Inne rury o średnicy równej lub większej niż NPS 10 mogą być poddawane badaniu zgięcia zamiast badania zgubienia, pod warunkiem uzyskania zgody nabywcy.
Próbki próbkowe z gięciem są gięte w temperaturze pokojowej do 180 stopni bez pęknięcia zewnętrznej części giętej.
Badanie hydrostatyczne
Średnica wewnętrzna zakrętu musi wynosić 25 mm.
Każda długość rury musi być badana hydrologicznie, w przypadku opcji produkcji można zastosować nieniszczące badania elektryczne.
Informacje o zamówieniu
Zamówienia na materiały objęte niniejszą specyfikacją powinny zawierać, w zależności od potrzeb, następujące informacje, aby odpowiednio opisać pożądany materiał:
| Ilość |
Stopy, metry lub liczba długości |
| Nazwa materiału |
Rury ze stali stopowej bez szwu |
| Klasa |
P5, P9, P11, P22, P91 |
| Wytwarzanie |
Pozostałe maszyny, z wyłączeniem tych objętych pozycją 9403 |
| Rozmiar przy użyciu jednego z następujących: |
| Numer NPS i numer listy |
| Średnica zewnętrzna i nominalna grubość ściany |
| Przedział zewnętrzny i minimalna grubość ściany |
| Wnętrza średnica i nominalna grubość ściany |
| Średnica wewnętrzna i minimalna grubość ściany |
| Długość |
Specyficzne lub losowe |
| Koniec Koniec |
Dokumenty odsyłane
- A999/A999M Specyfikacja ogólnych wymagań dla rur stopu i stali nierdzewnej
- E213 Praktyka badania ultradźwiękowego rur i rur metalowych
- E309 Praktyka badań biegów wirusowych wyrobów stalowych rurowych przy użyciu nasycenia magnetycznego
- E381 Metoda testowania makroetch stalowych prętów, biletów, blumów i kowalstw
- E527 Praktyka numeracji metali i stopów w jednolitym systemie numeracji (UNS)
- E570 Praktyka badania wycieków strumieniowych wyrobów rurkowych ze stali ferromagnetycznej
- B36.10M Rury stalowe spawane i bezszwowe
- SAE J 1086 Praktyka numeracji metali i stopów (UNS)
- SNT-TC-1A Zalecana praktyka kwalifikacji i certyfikacji personelu niezniszczającego
Częste pytania
P: Co z terminem płatności?
A: Zwykle T/T lub L/C, 30% depozytu i 70% przed dostawą.
P: A standardowa data dostawy?
A: 30 dni od otrzymania depozytu
P: A co z waszą zdolnością?
Odpowiedź: dla rur stalowych 50 000 ton miesięcznie, 600 000 ton rocznie.
P: co z paczką?
A: Zazwyczaj zgodnie z życzeniami klienta.
Powszechne informacje o opakowaniach: Mały rozmiar w wiązkach, duży rozmiar w masie, niektóre rozmiary z plastikową czapką chroniącą oba końce, opakowanie nadające się do żeglugi.
P: Jaki jest wasz główny rynek i główni klienci?
A: Mamy 12 lat doświadczenia w zakresie rur stalowych i urządzeń rurowych. Nasz główny rynek obejmuje Chiny, Singapur itp. Główni klienci, w tym HYST, grupa Keppel itp.
P: Jeśli produkty będą miały problemy jakościowe, jak się z nimi uporacie?
Odpowiedź: Będziemy odpowiedzialni za wszystkie nasze problemy jakościowe.
P: Jak uzyskać dokładną cenę / cytat od Ciebie?
A: Proszę uprzejmie podać poniższe szczegóły, a my wyślemy Państwu naszą ofertę jak najszybciej:
1) Zewnętrzna średnica rury
2) Grubość ściany
3) Kształt sekcji (okrągła, kwadratowa itp.)
4) Długość każdej rury
5) Stopień stali
6) Norma (np. API 5L)
7) Ilość zamówienia
8) Określenie (BK, BKW itp.)
9) Warunki handlowe
P.S.: bardziej szczegółowe informacje, które wyjaśniłeś, dokładniejsza cena, którą dostarczyliśmy.
